Generalità del Sistema

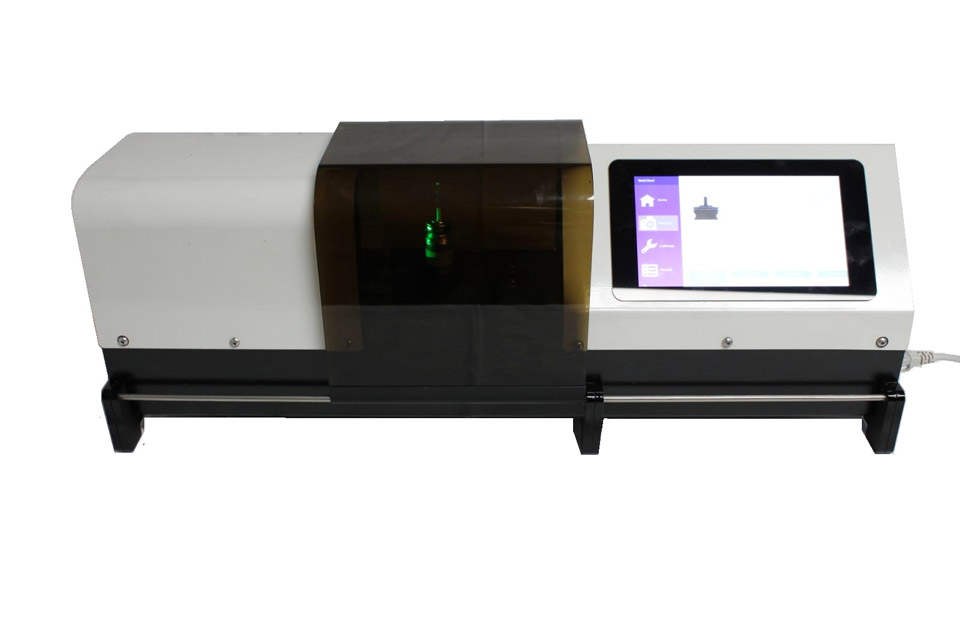

Mox lab è orgogliosa di presentare il ‘Crimping Compute Module’, novità assoluta nel campo del controllo della qualità del processo di aggraffatura per bombolette spray con valvole da 20 millimetri
Sistema assolutamente innovativo che utilizza tecniche di elaborazione delle immagini con rotazione meccanica continua della bomboletta per un campionamento a 360°
Componenti di altissimo livello tecnologico, come ottiche e sistemi di illuminazione speciali, telecamere di alta qualità e unità di elaborazione potenti e compatte riescono a garantire risultati sorprendenti
Ottica telecentrica di alta qualità

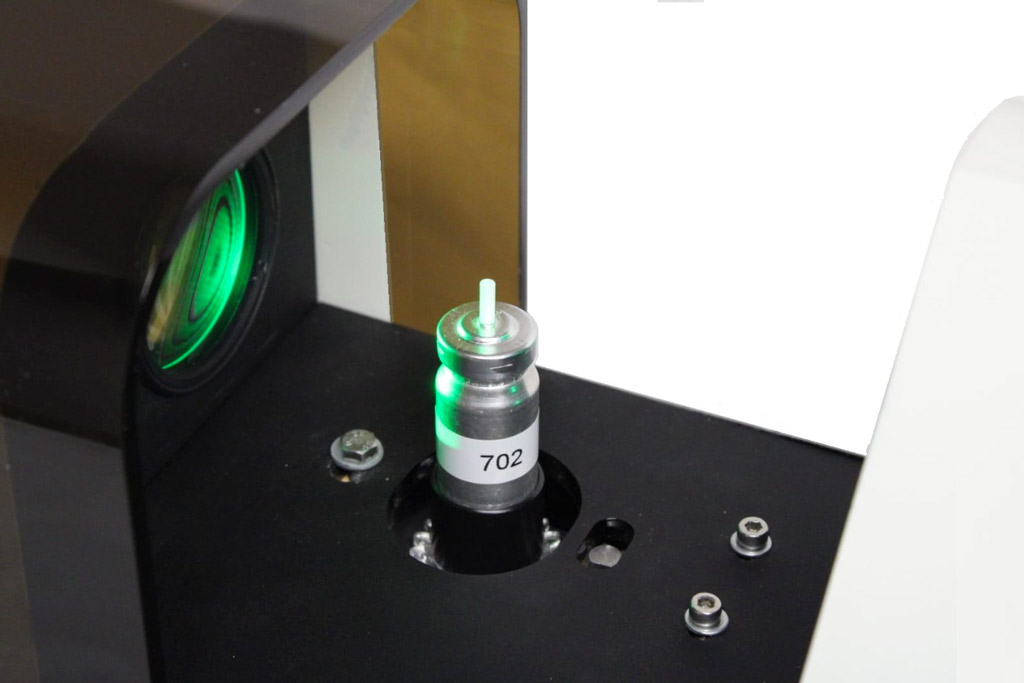

Unità rotante con sistema di protezione della bomboletta
Interfaccia utente immediata e interattiva con touch screen
Principi di funzionamento
Il sistema misura l’altezza e il diametro dell’aggraffatura della valvola sulla bomboletta acquisendo un elevato numero di immagini durante la fase di rotazione
Ogni immagine acquisita viene elaborata secondo sofisticati algoritmi ed altezza e diametro vengono continuamente valutati immagine per immagine
Al termine della sessione di acquisizione, vengono valutate e visualizzate le misure medie complessive relativa alle quote di altezza e diametro di aggraffatura
Supporto di rotazione motorizzato
Sistema di vuoto opzionale per una migliore tenuta delle bomboletta durante la rotazione
Copertura in materiale semitrasparente per limitare disturbi esterni durante la ripresa
Caratteristiche del sistema

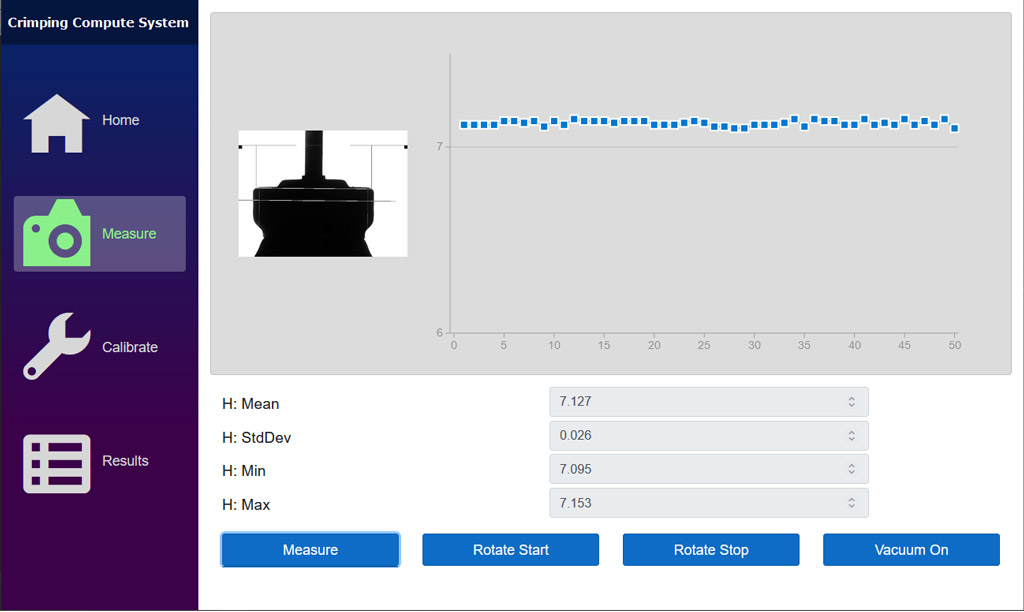

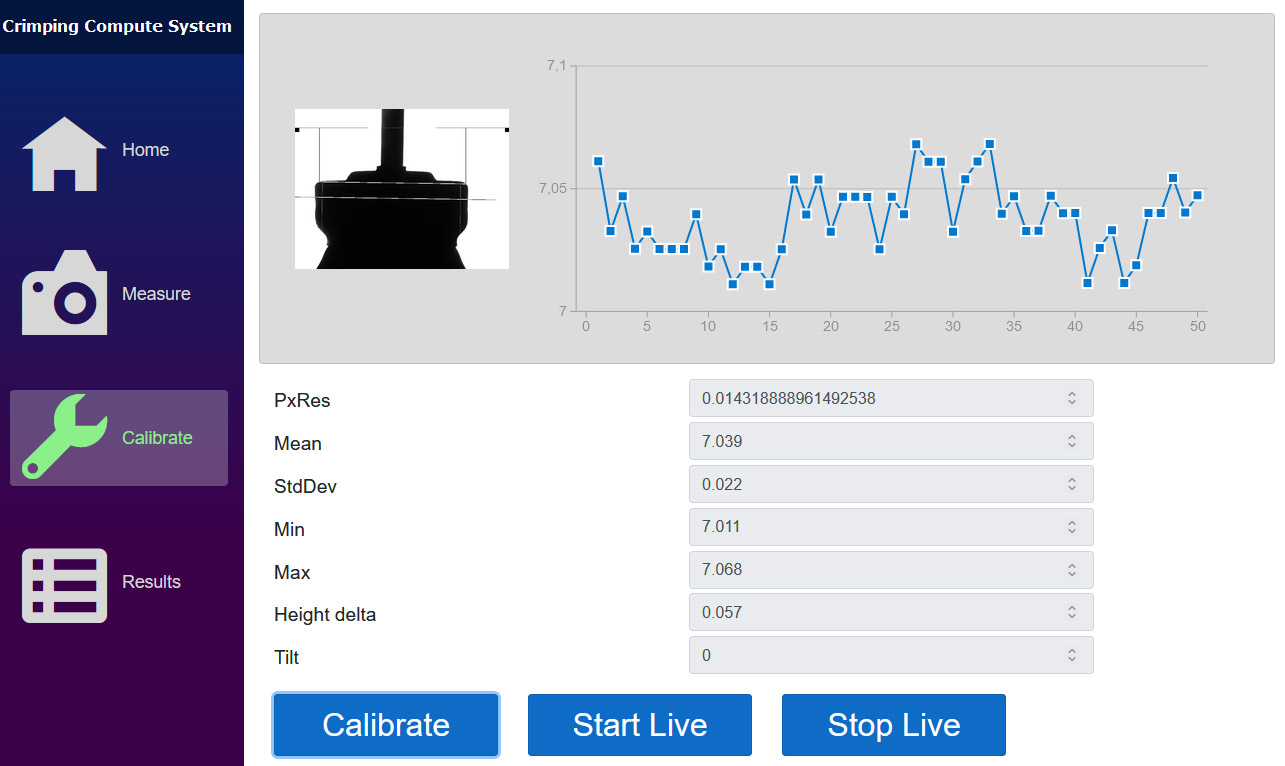

Quando si avvia una nuova acquisizione, il Touch Display mostra in tempo reale i risultati di ogni immagine elaborata. Un grafico visualizza tutti i valori misurati
Ogni immagine acquisita viene elaborata secondo sofisticati algoritmi e altezze e diametri vengono continuamente valutati immagine dopo immagine
Al termine della sessione di acquisizione vengono valutate e visualizzate le misure medie complessive per entrambe le quote di altezza e diametro della bomboletta e un insieme di valori statistici
Interfaccia utente sviluppata per un'esperienza utente ottimale
Campionamento intensivo delle immagini per avere misure stabili
Misura finale composta utilizzando tutte le immagini catturate e misurate
Logica di misura
Le logiche applicate degli algoritmi di misura sono le stesse logiche di misura utilizzate dal classico calibro "meccanico" di riferimento.

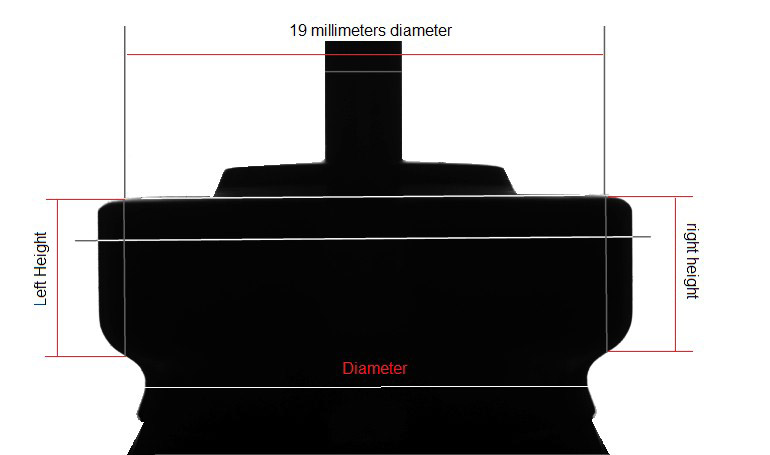

Di ogni immagine viene valutata l'altezza corrispondente al diametro di 19 mm sul piano della valvola, utilizzando una sofisticata procedura di misurazione.
Ogni immagine fornisce due misure relative ai valori di altezza, una sul lato sinistro e una su quella destra e una misura per il diametro di aggraffatura.
Le immagini vengono acquisite ad alta velocità di campionamento
Su ogni immagine vengono valutate altezze sinistra e destra e diametro
Una valutazione continua ed esaustiva viene fatta su tutte le singole immagini
Interfaccia utente
Tutte le immagini acquisite ed elaborate vengono visualizzate sull'interfaccia utente interattiva
L'operatore può seguire la misura del sistema direttamente sul display che riporta ogni misura della sessione
Alcuni dati statistici di base calcolati in tempo reale vengono visualizzati direttamente sotto il grafico principale, al fine di comprendere meglio le caratteristiche del processo di aggraffatura
1

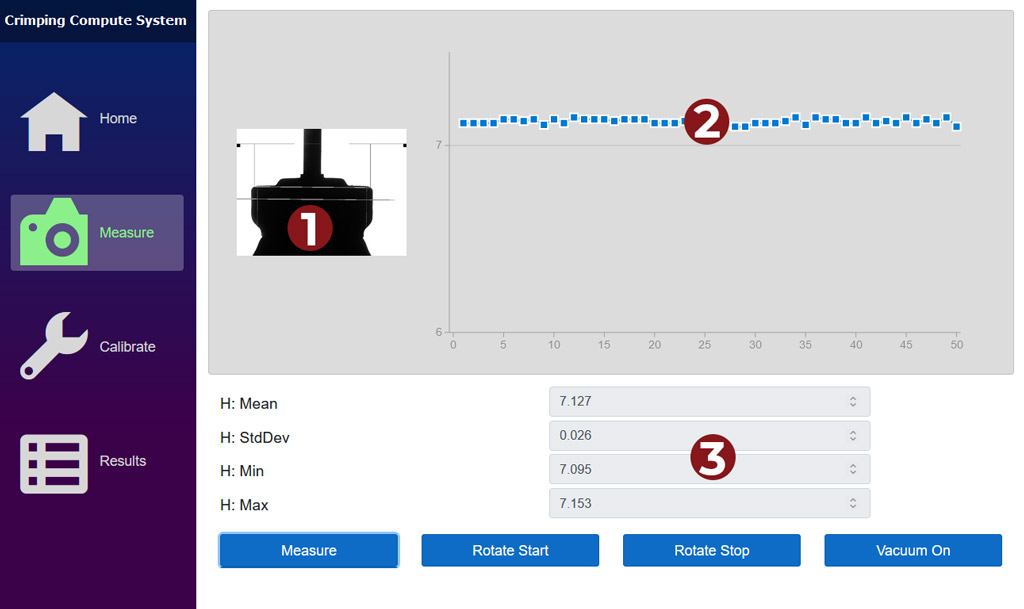

Visualizzazione dell'acquisizione di immagini in tempo reale
2
Aggiornamento continuo del trend del grafico delle misure durante l'acquisizione
3
Visualizzazione delle informazioni statistiche di base durante l'acquisizione
Inoltre …
Tutti i dati acquisiti vengono registrati sulla memoria di massa del sistema per poter essere utilizzati a fini statistici e fornire informazioni sul batch di produzione
Oltre ai dati statistici di base, ulteriori informazioni vengono fornite per ciascuna misura, come la presenza dello stelo e la sua Inclinazione, l'Ortogonalità della valvola rispetto alla bomboletta e la varianza del set di misure del singolo campionamento
La registrazione dei dati viene fatta sull'unità di archiviazione di massa del sistema
I dati sono accessibili da remoto
Configurazione flessibile e parametrizzazione del sistema di acquisizione
Dati raccolti

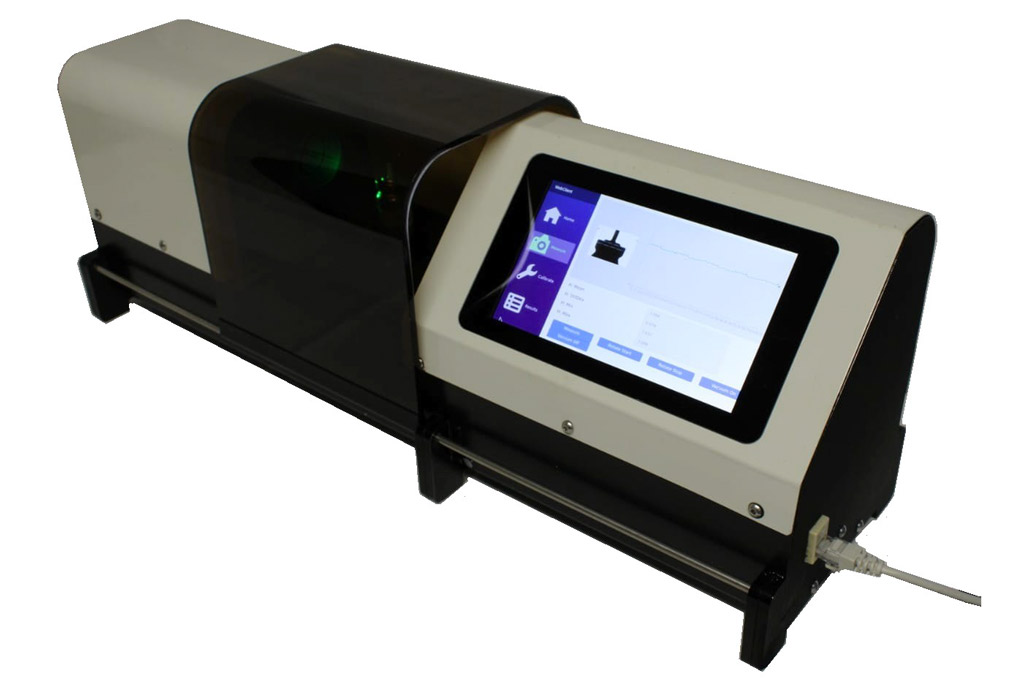

Il sistema è in grado di raccogliere, per ogni singola bomboletta, i seguenti dati:
- Altezza di crimpatura della valvola
- Diametro di crimpatura della valvola
- Inclinazione can stelo
- Ortogonalità tra bombola e valvola
- Misure di Deviazione standard, varianza e Valori Cp e CPK
- Aggraffatura massima e minima rilevate
Informazioni tecniche

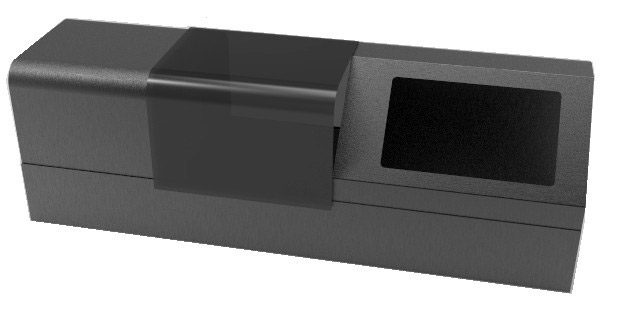

La parte meccanica della macchina è in acciaio verniciato a polvere e ha forma personalizzata
Lo sportello scorrevole è realizzato in plexiglass termoformato e permette di proteggere il sistema dalle interferenze della luce esterna durante la ripresa
Il sistema è dotato di Ottica e di Illuminazione Telecentrica per garantire le migliori condizioni di acquisizione
Dimensione
Larghezza = 160 cm
Altezza = 19 cm
Profondità = 14,5 cm
Peso = 4,5 kg
